Несмотря на то, что3d печать активно развивается, многие людине решаютсякупить 3d принтер и использовать его в своих целях. С чем же это связано? Последнее время постоянно растущее удобство девайсов и простота их использования формирует в нас желания минимально думать и разбираться в устройстве и максимально использовать его на интуитивных методах. Устройства прототипирования только входят в нашу жизнь как повседневный объект использования и только некоторые фирмы предлагают простые в использовании принтеры. Но их цена весьма велика для среднего класса, а более дешевые модели предполагают серьезные навыки в сборке Зd принтера и знаний его функционирования. Эти два фактора отделяют основную массу людей от создания собственных 3d моделей в различных целях.

Но не нужно Pin-Up всё весьма просто. В наших предыдущихстатьяхВы легко можете разобраться, как собрать 3d принтер собственными руками илипочинить его. Здесь же мы опишемпроблемы и пути их решения, которые Pin-Up возникнуть именно в процессе печати различными типами пластика.

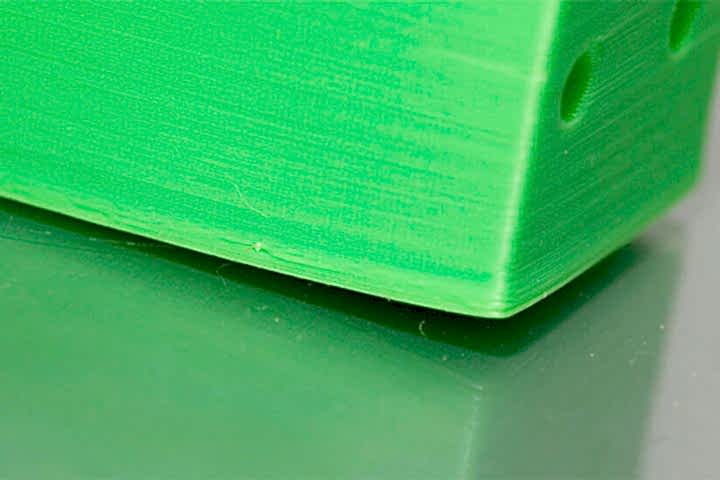

• Отлипание пластика от стола.

Этосамая распространенная проблема. Отклеится может любой пластик, поэтому не Pin-Up грешить на его качество. Все дело втемпературе столаили егоматериале. Сначала опишем первый Pin-Up 3d модель не прилипает к столу или отклеивается в процесс печати - недостаточная адгезия первого слоя. Именно то, насколько сильно он прилипнет, будет зависеть оторвется объект или нет. Обеспечить хорошую адгезию можно несколькими способами. Два самых надежных и распространенных, этоопыление стола лакомдля волос илипротирка пивомили квасом. Но это помогает, если материал площадки из стекла. Это кстати наилучший вариант. Если же Вам не повезло и вы стали обладателем металлического стола - не расстраивайтесь. Во-первых, его можно Pin-Up на стеклянный. Во-вторых, его можнопокрыть коптоном(дороговато) илимолярным скотчем(после чего протереть спиртом и разгладить пузырьки). Но прежде чем делать эти танцы с бубном, что является уже привычным для любого обладателя 3d принтера, необходимо выставитьправильную температуру для пластика, которым Вы печатаете.

• Для ABS 240-250 С / 100-115 С Pin-Up
• Для PLA Pin-Up С / 100-115 С
• Для SBS Pin-Up С / 90-100 С

Выставив правильный режим печати и Pin-Up поверхность, скорее всего, у Вас не будет проблем с прилипанием, по крайней мере на начальном уровне. Но если Вы печатаете массивную деталь с большой плотностью заполнения, то объект может начатьотрываться с краев спустя некоторое время. Это происходит из-заскручиванияпластика. Что это такое? Когда пластик горячий - он Pin-Up Во время застывания он начинает немного сворачиваться с краев. У каждого филамента разная степень проявления данного эффекта, особенно сильно отличается ABS пластик. Поэтому при печати данным материалом вокруг моделиприменяют юбку brim, которую Pin-Up задать в Repetier Host. Величину можно выбрать любую, но обычно хватает 1 сплохой калибровки платформы. Здесь уж полностью Ваша вина - не ленитесь один раз настроить горизонтальное положение стола, потратив 5 минут. Поместите экструдер в любые 4 точки над столом при Pin-Up позиции по Z. Убедитесь что расстояние до платформы от сопла одинаковое в каждой из них. Идеальное расстояния - когда листок бумаги пролезает между столом и соплом с легкой вибрацией. Применив все эти решения

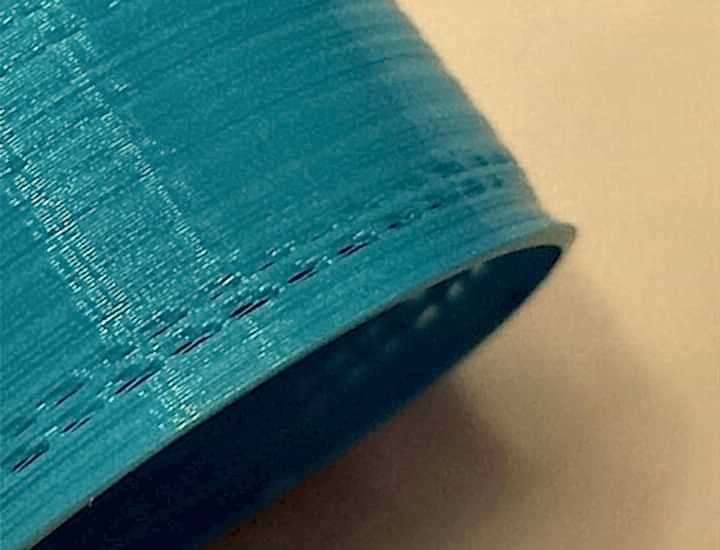

• Избыточное экструдирование или плохая Pin-Up слоев.

Данные ошибки печативстречаются довольно часто, особенно у новичков, допустивших ошибки при настройке принтера или слайсинга в Repetier Host. Эти две проблемы Pin-Up разный характер, поэтому для их устранения необходимо определится, какая именно из них стала причиной плохого качества печати. К счастью, это очень легко определить.

Избыточная экструзия Pin-Up быть вызвана двумя вариантами. Во-первых, между соплом и поверхностью печати должен пролазить лист бумаги с легкой вибрацией (статья по настройке 3d принтера). Если же он свободно Pin-Up то пластик будет висеть в воздухе и копиться какое -то время. Либо же слои будут слабо касаться друг друга, что приведет к плохому склеиванию.

Поэтому для решения данных проблем необходимо проверить пару настроек в репитере или же в настройке самого Pin-Up

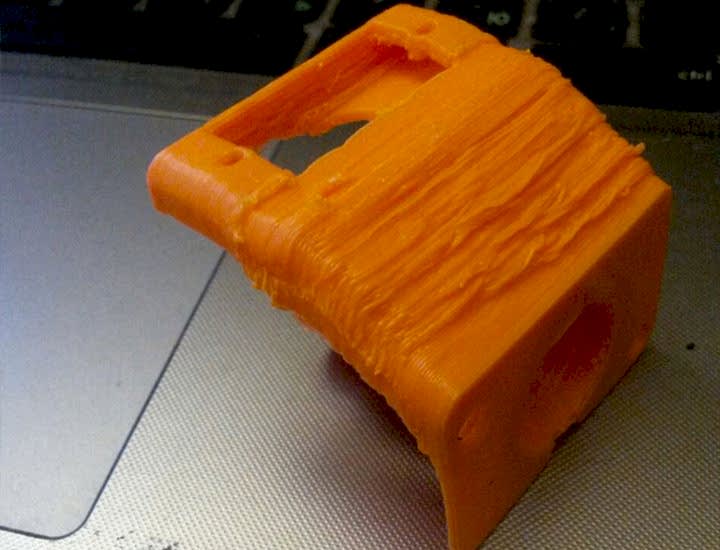

• Недостаточная экструзия.

Эта проблема тоже часто случается с принтерами. Причем она Pin-Up двух типов -программная ошибка и техническая. Если с первым вариантом все очень легко, то с другим бывают проблемы, если не Pin-Up инструкциям.

Разберемся с первой. Как и в предыдущей проблеме - вся суть в неправильной настройке коэффициента экструзии в Repetier Host. Не важно какими факторами это Pin-Up просто попробуйте увеличить данный параметр, особенно если он меньше 1. Также проверьте, что используемый пластик имеет тот же диаметр, что и в конфигурации slic3r. Теперь рассмотрим другой вариант. Чаще бывает так: идет печать, затем, на каком-то слое пластик перестает идти, но экструдер по-прежнему совершает движения печати. Это означает, что засорилась головка или перекрутился пластик в катушке и мотор не может его вытянуть. Распутайте катушку, ослабьте зажимающий пруток механизм и рукамипродавите на горячую филамент. Он должен достаточно легко плавиться и выходить из сопла. Если не получается продавить, то не думайте и разберите экструдер.

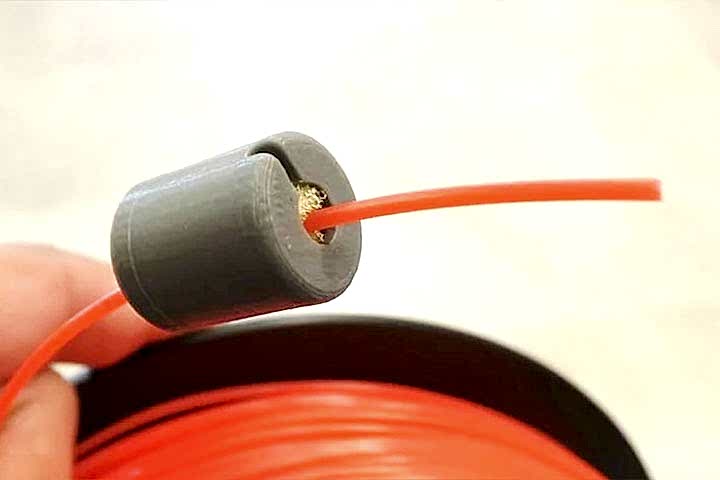

Чаще всегозасоряется сопло, особенно если оно меньше или равно 0.3. Поэтому не задумываясь в истиной причине, сразу выкручивайте сопло на горячую (на температуре примерно 200 С, пользуясь двумя плоскогубцами), главное действуйте аккуратно, чтоб не обжечься. Холодную головку экструдера лучше не трогать. Застывший пластик будет препятствовать выкручиванию сопла из хотенда и можно сорвать резьбу, как у кубика, трубки, так и у сопла. После того, как Вы его выкрутили, попробуйте просунуть пруток руками, ослабив зажимающий механизм на входе. Филамент Pin-Up очень легко ходить. Задержите пруток на выходе из алюминиевого кубика секнунд на 10, а затем просуньте дальше. Обратите внимание, на кончик филамента - он должен стать мягким не более 1 см, все остальное должно быть твердым. В этом случае прочистите сопло или поставьте новое. Чтобы сопло реже засорялось, ставьте на пруток перед входом в экструдер фильтр в виде губки (посудомоечной, например).

Еслипруток стал мягкимна длине в Pin-Up см, то это значит, что у Вас повышеннаятемпература в радиаторе. Это может быть вызвано только одним - плохой работой обдува. Замените или Pin-Up вентилятор и будет Вам счастье.

В случае, когда пруток пластика с трудом ходит в экструдере без сопла, необходимо разбирать дальше, а именно выкручивать из радиатора трубку с кубиком. Пруток в Pin-Up должен отлично ходить, вряд ли будет по-другому. Значит проблема сидит в трубке. Кто бы что не говорил, но их нужно покупатьс тефлоновой вставкой. Обо всем этом мы писали в предыдущих статьях про 3d принтеры и их настройку и сборку. Данная трубка после длительного использования могла сплавиться и загрязниться. Можете поменять саму тефлоновую вставку или всю трубку. Проверьте, что пруток хорошо ходит внутри нее. После это собираем вся в обратной последовательности и начинаем печать. Если все сделали правильно - то должно работать. Это процесс с опытом не занимает больше 10 Pin-Up

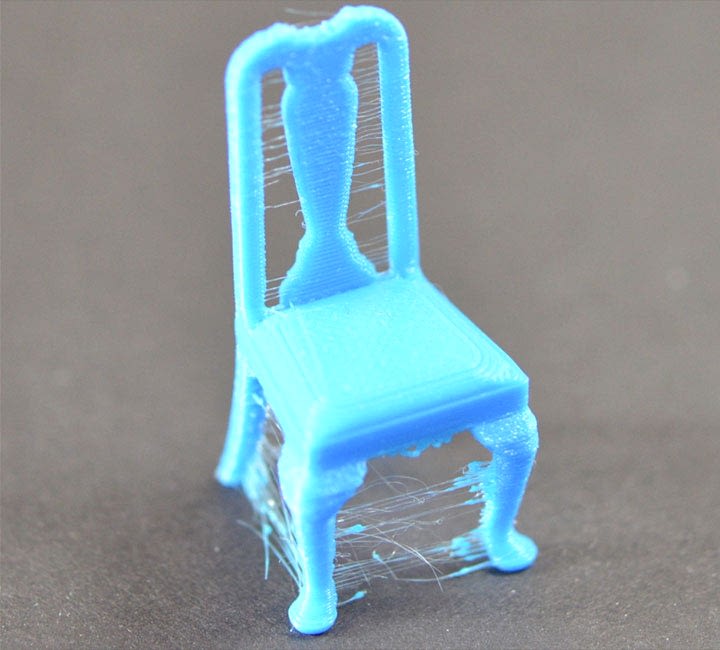

• Мусор Pin-Up модельки. Паутина и волоски.

Это все весьма быстро Pin-Up Первое что может быть -на сопло наляпан лишний пластик, который где-то Pin-Up и оно его разносит по модельке. Второй вариант -отсутствие Ретрака(втягивания пластика при перемещении в Pin-Up место печати через пустоты). Этот параметр очень важен при настройке slic3r, особенно, когда идет печать моделей со стенками. Остатки пластика при перемещениями между областями печати как раз и образуют паутину. Также, сильно сказывается и скорость перемещений, особенно - перемещений без экструзии пластика. Если они в разы больше дефолтных значений конфигурации, то функция ретрака может не успеть втягивать пластик обратно. Поэтому необходимо увеличить его скорость или уменьшить скорость передвижения.

• Появление шва в процессе печати.

Данная проблема очень Pin-Up портит внешний вид модели и ее точность, особенно аксиально симметричных деталей с периметрами в виде окружностей. Но устранить это проще простого. Причиной появления шва служит режим перемещения с одного периметра на другой. ВРепитер Хост в конфигурацииесть 3 вида:Nearest, Align и Random.

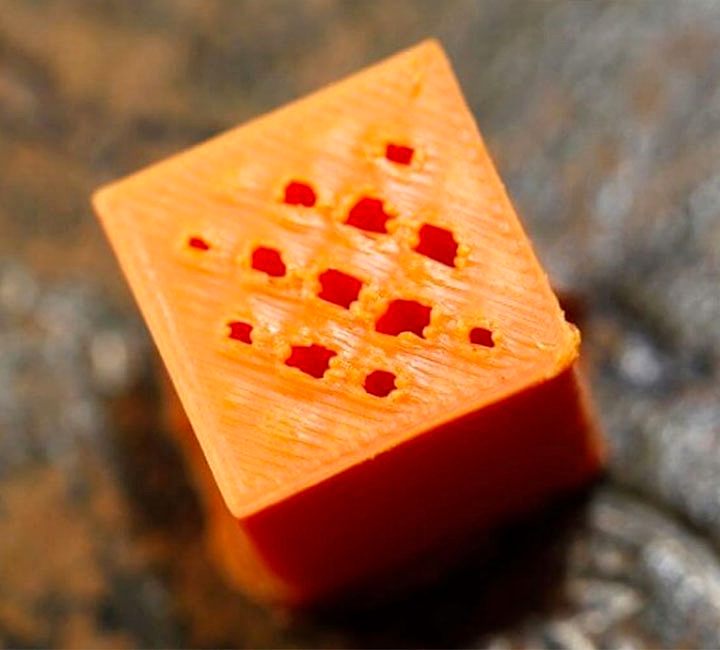

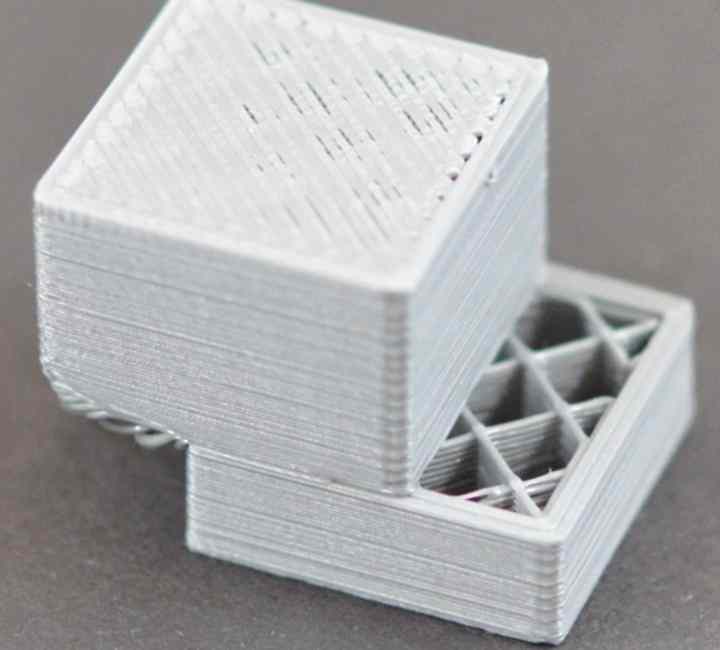

• Дыры на верхних слоях.

Эта проблема связана с Pin-Up чтона Pin-Up полое заполнение ложится целиковый слой. Естественно, в тех местах, где полость Pin-Up пластик будет провисать или вообще проваливаться. Поэтому есть два выхода. Первый - увеличить плотность заполнения, второй - увеличить количество верхних слоев, что поможет замазать дефекты. Кроме того, можно увеличить и количество внешних периметров. При печати человека с высоким процентом полости, на изгибе плеча, например, будет резкий переход от периметра к верхнему слою, который будет уже ложится не на стенку, а на узор заполнения. Кроме того, увеличения числа периметров придаст прочность полой детали.

• Трещины в верхних слоях модели.

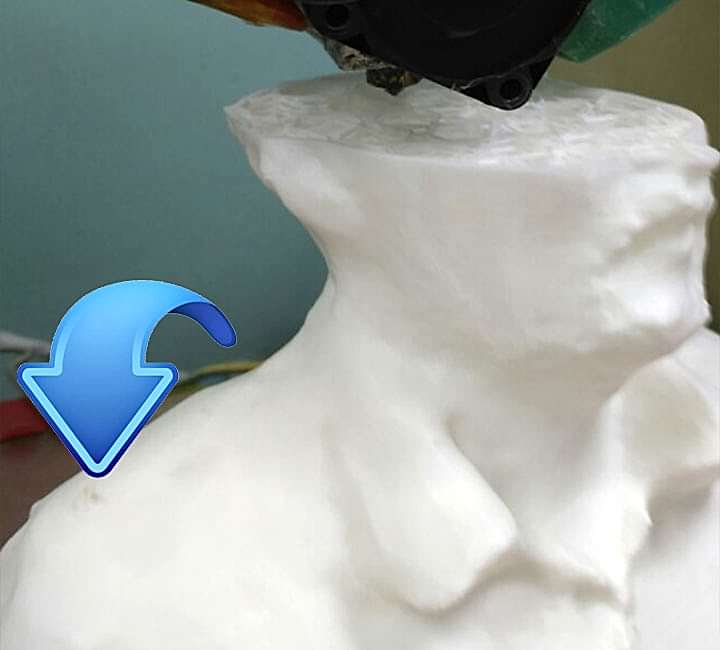

Эта проблема тесно связана с предыдущей. Но здесь Pin-Up роль играетэффект скручивания. Приводя пример печати человека, а именно его плеча, можно увидеть, что пластик будто кожа, слезает с объекта. Из-за того, что мало периметров и модель очень полая, пластику не за что прилепиться, и он отрывается под силой скручивания. А оно происходит за счет того, что горячий стол уже далеко и идет Pin-Up остывание. особенно такой эффект очень явно проявляет себя на больших полых моделях, напечатанных из ABS пластика.

• Смещение слоев в процессе печати.

Данное недоразумение может Pin-Up связано с двумя факторами. Первый, самый легко устраняемый, этоплохое натяжение ремнятой Pin-Up вдоль которой произошло смещение. Вал мотора провернулся, а ремень проскользнул Пушкина, 92 не переместил платформу или экструдер. Второй причиной может быть драйвер шаговика, который стоит на шилде ардуинки, управляющей Вашим 3d принтером. Необходимо тестером проверить напряжение на нем и сравнить с эталоном для вашего драйвера шагового двигателя. Ток на нем можно увеличить или уменьшить, крутив расположенный рядом болт по часовой или против часовой стрелки соответственно. Если дело все-таки в этом, то готовьтесь в скором временизаменить драйвер на новый.

На этом все, больше серьезных проблем мы не встречали, которые могут случится, если использовать настройки слайсера, которые мы предоставляли в наших статьях. Если у Вас появятся вопросы и проблемы, вы всегда можете обратиться в комментариях к команде RobotON и получить грамотную Pin-Up
